Bước 1: Thiết lập mô hình hình học của chi tết cần gia công.
Có thể thiết lập trên các phần mềm CAD như: PowerShape, Creo, Inventor, Catia,….. rồi Import sang phần mềm PowerMill để tiến hành làm chương trình gia công.

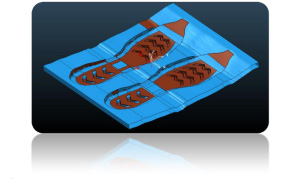

Sử dụng phần mềm PowerShape của hãng DELCAM để thiết lập chi tiết đế giày, ưu điểm của phần mềm là hỗ trợ nhiều module để vẽ surface.

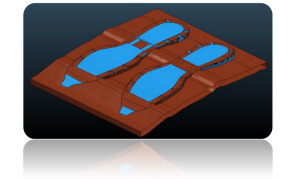

Mặt trên
Mặt dưới
Bứớc 2: Thiết đặt phôi, cấu hình chương trình, các tham số dao cụ và các tham số công nghệ
Thiết đặt phôi và cấu hình chương trình, dao cụ.
+Thiết đặt phôi…

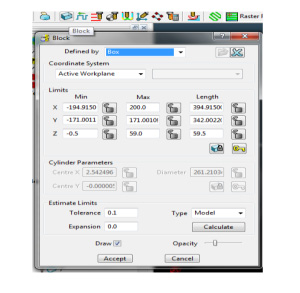

- Click vào công cụ Block trên thanh công cụ, xuất hiện hộp thoại Block…
-Click vào Calculate để phần mềm tự động tính toán phôi theo đúng bằng kích thước chi tiết gia công (kích thước phôi của chi tiết tác giả gia công là (x = 394.915 mm, y = 342.002 mm , z = 59.5 mm)
- Sau đó click Accept để kết thúc thao tác định nghĩa phôi, bây giờ ta có thể nhìn thấy phôi trên của sổ đồ họa ( ta có thể thay đổi độ trong suốt của phôi bằng cách kéo nút Opacity sang trái hoặc sang phải.

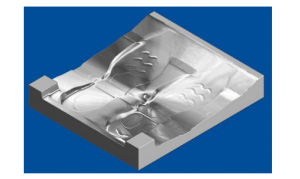

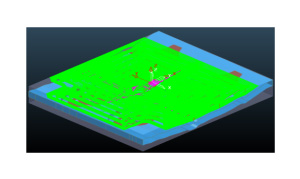

Kết quả tính toán và mô phỏng đường chạy dao.
Đường chạy dao được tạo ra rất tối ưu, do có chiều sâu 1 lớp cắt nhỏ lên bảo vệ được dao tốt. Và tiết kiệm thời gian gia công một cách đáng kể, mất 3 giờ để gia công phá thô.

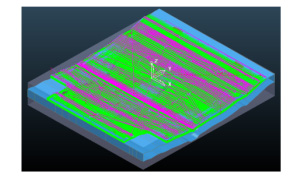

- Chiến lược chạy dao Pattern Finishing
Đường chạy dao được tạo ra rất tối ưu, do co chiều sâu 1 lớp cắt nhỏ lên bảo vệ được dao tốt. Và tiết kiệm thời gian gia công một cách đáng kể, mất 2 giờ để gia công phá thô.
+ Chiến lược gia công sau thô (phá bù):

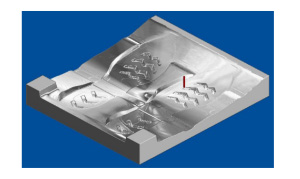

Kết quả tính toán và mô phỏng đường chạy dao
Chiến lược chạy dao kiểu này để phá bù các góc mà con dao EG30R5 để lại do kích thước con dao quá lớn. Đường chạy dao sử dụng con dao 10 lên phay đi phần lượng dư còn lớn ở các góc.

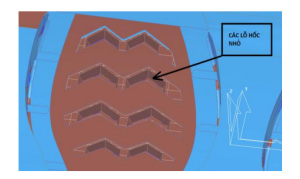

Gia công thô các lỗ hốc nhỏ

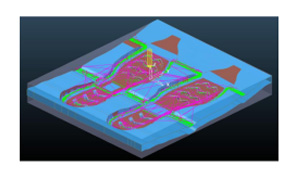

Kết quả tính toán và mô phỏng đường chạy da
Gia công tinh bề mặt giữa:
Chiến lược chạy dao 3D Offset Finishing
Sử dụng là dao B10

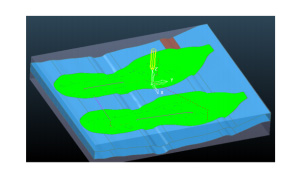

- Kết quả tính toán và mô phỏng đường chạy dao.
